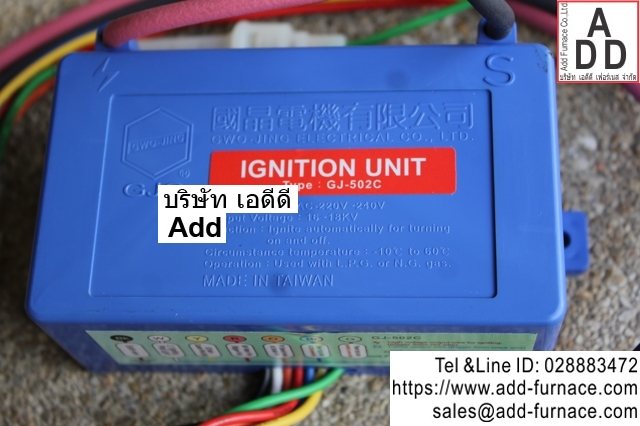

กล่องสปาร์คแก๊ส ใช้กับเตาแก๊ส,เตาฟู่
- ชื่อสินค้า:กล่องสปาร์คแก๊ส,กล่องจุดแก๊สอัตโนมัติ,ชุดสปาร์คแก๊ส
- รุ่น: GJ-502C
- กำลังไฟเข้า:AC220V
- กำลังไฟออก : 18KV minlmum
- Circumstanes temperature : -10 'C to 60'C
- ราคา: 1999 บาท ราคานี้่รวมภาษีมูลค่าเิพิ่ม 7%
- ใช้จุดไฟอัตโนมัติ: ใช้ในร้านอาหาร, โรงแรม,เตาแก๊ส,เตาฟู่
Ignition Unit GJ-502C Manual Thai
.jpg)
.jpg)
.jpg)
.jpg)
- หน้าที่ของแต่ละสาย Ignition Unit Gj-502c
1 Z : ไฟแรงดันสูงเพื่อจุดแก๊ส(ไฟสปาร์ด)
2. S: เซ็นเซอร์ ตรวจการดันเพื่อจุดอัตโนมัติ
3. ดำ: สายกราวด์ของระบบจุดและเซ็นเซอร์
4. ขาว: ทิศทางของไฟสปาร์ด(หลอดจะติดเมื่อไฟสปาร์ดดับ)
5. เหลือง: ต่อกับออดหรือสัญญาณเตือน(ไฟ220VAC)
6. จะดังเมื่อสปาร์ดไฟนานประมาณ 15 วินาที
7. แล้วแก๊สไม่เกิดการจุดติด(กล่องจุดจะทำการตัดการทำงาน
8.ของโซลินอยด์วาล์วด้วยเพื่อความปลอดภัย)
9. แดง: ทิศทางของไฟสปาร์ด(หลอดจะติดเมื่อไฟสปาร์ดติด)
10.ส้ม : โซลินอยด์วาล์ว ( 220VAC )
11.น้ำเงิน: สาย COMMON ไฟAC 220(N)
12.เขียว: สาย LINE AC 220V(L)
- คุณสมบัติ
ชุดจุดแก๊สรุ่นGJ-502C นี้,ใช้คู่กับหัวจุดรุ่นที่มี 3 ขั้ว มีคุณสมบัติในการสปาร์ด,และตรวจจับกรณีไฟติดจะหยุดทำการสปาร์ด,แต่หากเกิดไฟดับไปอาจเนื่องจากมีลมแรงๆ มาเป่าดับ,ตัวจุด GJ-502C นี่จะสั่งจุดหัวสปา,์ดขึ้นใหม่ได้โดยอัตโนมัติ,อีกทั้งยังสามารถสั่งตัดการจ่ายแก๊สของโซลินอยด์วาล์ว,และสั่งให้ออดดังได้หากมีการสปาร์ดแล้วไฟไม่ติดเนื่องจากหัว,จุดเสียหาย,วางตำแหน่งหัวจุดผิดพลาด หรือแก๊สหมด,ทำให้ไม่เกิดการสะสมของแก๊สจนก่อให้เกิดอันตราย.
