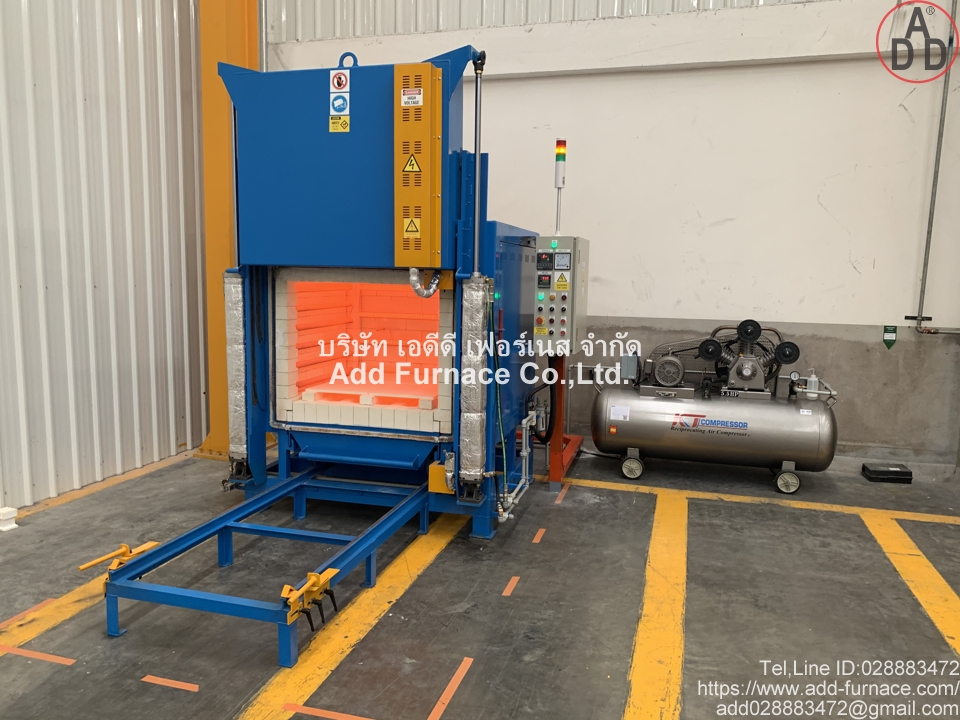

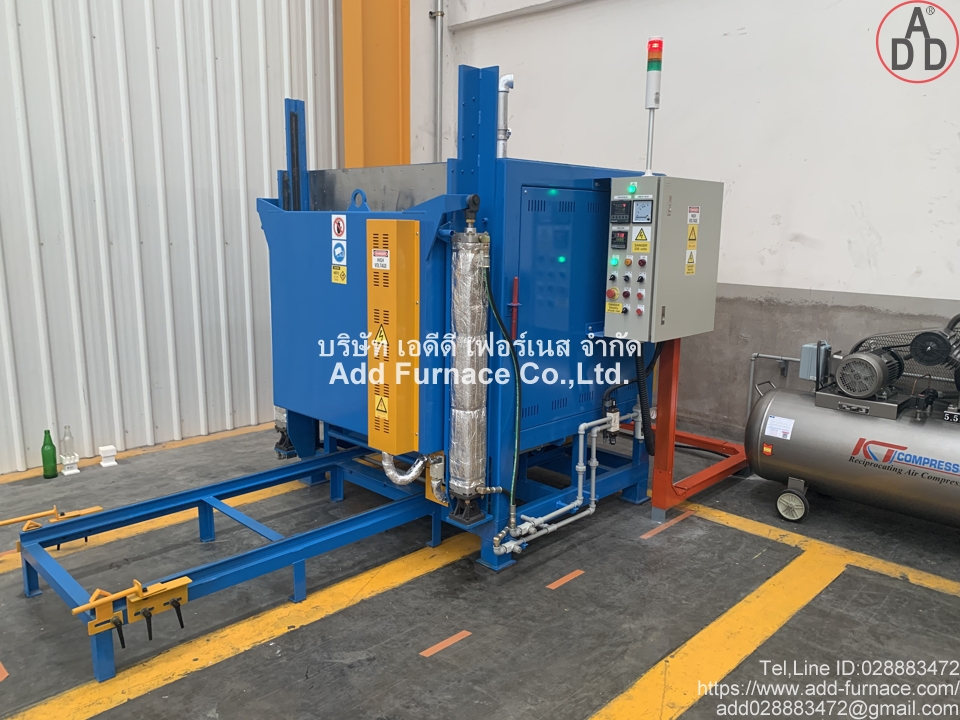

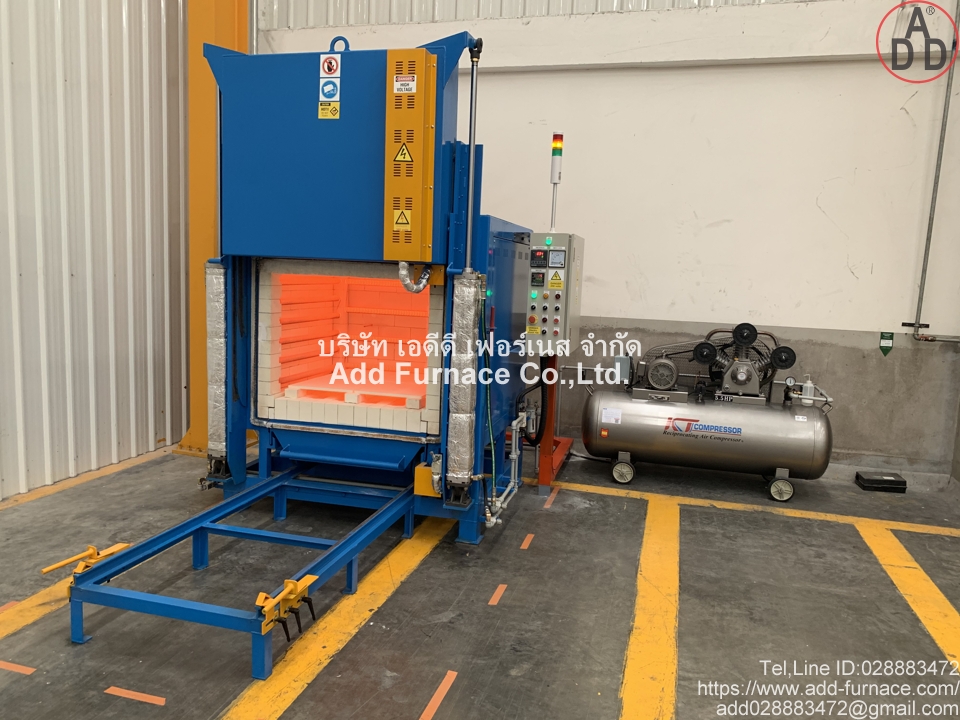

Car Bottom Electric Furnaceเตาอบไฟฟ้าแบบมีรถ

รายละเอียด เตาไฟฟ้าแบบมีรถเตา
ข้อมูลทั่วไป จุดประสงค์การใช้งาน ใช้อบขวดแก้ว
อุณหภูมิสูงสุด1000 องศาเซลเซียส
อุณหภูมิที่ใช้งาน 600-700 องศาเซลเซียส
การใช้ไฟฟ้า 380 V.3Φ 50HZ
อัตราการขึ้นความร้อน 10 C/min
ชุดวางชิ้นงานรับนำ้หนักได้อย่างน้อย30 kg และอยู่สูงจากพื้น 750mm.
ตำแหน่งวางชิ้นงานก่อนเข้าเตาและหลังออกจากเตาต้องเป็นจุดเดิม มีสลักล๊อคเพื่อ Fix ตำแหน่ง
ลักษณะเฉพาะของเตา
การควบคุมการเผาเป็นโปรแกรมอัติโนมัติ((Programmable Temp. Control with PID (อย่างน้อย 1 Pattern 8 Step)
ชุดวางชิ้นงานมีล้อเลื่อนเข้า-ออก ด้วยระบบ manual
ด้านหน้าเตามีชุดรางเลื่อน ยาวไม่น้อยกว่า1200mm.
การควบคุม Heater ด้วยSCR
มีการติดต้้ง Safety switch เพื่อป้องกันไฟฟ้ารั่ว
โครงสร้างตัวเตา
ขนาดภายในเตา กว้าง 800มิลลิเมตร ลึก 800 สูง 500 มิลลิเมตร
ขนาดชุดวางชิ้นงาน กว้าง 700 มิลลิเมตร ยาว 800 มิลลิเมตร
โครงสร้างภายนอกเป็นเหล็กพ่นสีทนความร้อน
โครงเหล็ก ใช้เหล็กแผ่นซิ้งหนา 2.5 มิล และเหล็กกล่อง

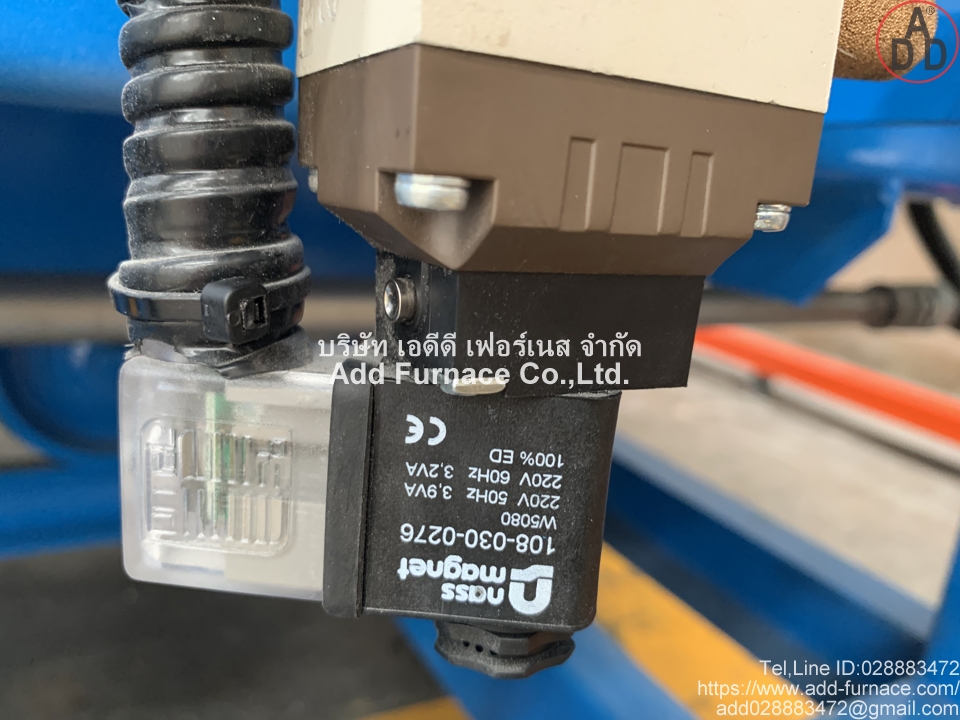

ชนิดประตู ประตูเปิด-ปิดด้านหน้า แบบยกขึ้นด้วยกระบอกลม
บนเพดานเตาเผาไฟฟ้า มีปล่องระบายความชื้น
เตาเผา ตั้งบนขาตั้งเตา สร้างด้วยเหล็ก พ่นสี
ฉนวนกันความร้อน
Wall ใช้ อิฐทนความร้อน +ฉนวนกันความร้อน+ Ceramic fiber Blanket
Door ใช้ อิฐทนความร้อน +ฉนวนกันความร้อน+ Ceramic fiber Blanket
รถเตา ใช้ อิฐทนความร้อน +ฉนวนกันความร้อน+ Ceramic fiber Blanket
ประตู ใช้ อิฐทนความร้อน +ฉนวนกันความร้อน+ Ceramic fiber Blanket
อุปกรณ์ทำความร้อน
อุปกรณ์ทำความร้อน ใช้ Heater KANTHAL A1
รูปร่างของ HEATER เป็นแบบคอยล์สปริงร้อยแท่งเซรามิคส์ทิ้ว
ตำแหน่ง HEATER ติดตั้งบริเวณผนังเตา 4 ด้าน Right side Left side Back wall Furnace door
กำลังไฟฟ้าของ HEATER 30 KW 380V.3
ควบคุมกระแสของฮีตเตอร์ใช้ SCR ติดพัดลมเพื่อกวนกระจายความร้อนภายในเตา
การควบคุมอุณภูมิ
ใช้ Programmable Temp. Control with PID (อย่างน้อย 1 Pattern 8 Step)
การตรวจสอบอุณหภูมิ ใช้ Digital temp 1set Thermocouple Type K 1 ชุด
ระบบความปลอดภัยและสัญญาณเตือน
เมื่อครบกำหนดการเผามีสัญญาณเตือน
เมื่อ Overheat มีสัญญาณเตือน
ติดตั้ง Safe switch เพื่อป้องกันไฟฟ้ารั่ว เมื่อไฟฟ้ารั่วจะตัดวงจรอัติโนมัติและมีสัญญาณเตือน
มี Tower Light แสดงสถานะการทำงาน
อุปกรณ์ต่างๆ
Temp meter Honeywell
Heater Kanthal sweden
Fiber Broad Isolite japan
Breaker,Contactor,MITSUBISHI
SCR
Made in Thailand
